EHジェネレータ

KV

EHジェネレータ

コンテンツ

EHジェネレータは、磁石1個の動きで出力が得られます。

EHジェネレータ

EHジェネレータと磁石の組合せで、様々な応用が可能です。

使用方法

直線運動の検出

直線運動の検出

近接センサ、開閉センサ、防犯機器等に利用できます。

往復運動の検出

往復運動の検出

各種産業機器、誤動作防止機器等に利用できます。

回転運動の検出

回転運動の検出

産業用モータ、流量計、速度計、回転体の誤作動防止、チャタリング対策回転センサ等に利用できます。

動作原理

動作原理

複合磁性ワイヤの周りに検出コイルを配置した構造です。ワイヤは、内部の磁気特性分布が二重構造であり、外側が軟磁性層、内側が硬磁性層です。

矢印

動作原理

回転子が回転して、反転した外部磁界が強くなっていきます。

矢印

大バルクハウゼンジャンプ

矢印

動作原理

反転した外部磁界が一定値を超えると、磁気ワイヤの外側の磁化方向が一気に反転する大バルクハウゼンジャンプが起こります。このときの磁界変化をコイルでパルス電圧として検出します。外部磁界の変化速度に関係なく、常に一定のパルス電圧を発生します。一日に一度だけ変化するような低速度の磁界変化でも、チャタリングが発生しません。

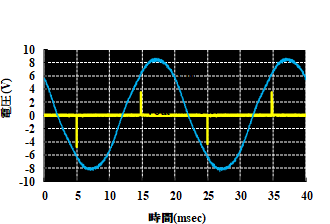

EHジェネレータの出力

EHジェネレータの出力

EHジェネレータの出力表

青線 磁界強度
黄線 EHジェネレータ出力波形
